实验目的
观察电池串联后的电压变化
实验原理
电池串联后的总电压为各电池电压之和
实验器材
Edislab400数字实验系统、电压传感器、电池。
实验过程及数据分析
1.将电压传感器接入数据采集器。
2.打开Edislab软件，将电压传感器调零。在“实验配置”——“采集参数”中选择“手动模式”后，点击确定。
3.点击“开始”将电压传感器连接电池两端。观察电压的数值，待稳定后点击记录，得到一组实验数据。
4.将另一节电池按上述步骤再进行测量，再得到另一节电池的电压值。

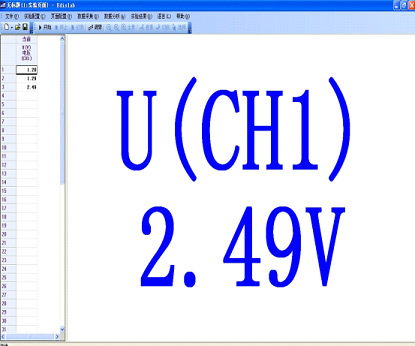

5.将两节电池串联后重复上述操作，再得到一组实验数据。
6.从实验数据中可以看出。电池串联后，总电压为两节电池的电压之和。
