实验目的：
学会使用心电图传感器测心电图波形，观察不同状态下心电图曲线的变化。
实验原理：
心电图（或EKG）是图解式的记录，记录在心脏里面发生的有关电的事件，典型的心电图描记图像由五个可以确认的波形所组成，每个波形可依次用字母P,Q,R,S和T标记，P波是描记图像的第一个波形，表现心房的去极化，Q,R,S表现的是下一个复合波，表现为心室去极化，表现心房的再极化的波形通常应为QRS波形太强烈而无法检测出，最后的波形是T波，它表现的是心室的复极化。
电极片连接位置示意图
实验器材及试剂：
Eislab400数字实验系统，数据采集器，心电图传感器，计算机，心电图贴片等。
实验过程及数据分析处理：
1.选择左臂，右臂肘部以上以及右脚的皮肤粘贴心电图贴片，用蘸酒精的棉签将准备粘贴心电图贴片处的皮肤清理干净，粘上心电图贴片。
2.将心电图传感器的RA、LA和LL分别扣在右臂、左臂和左脚上粘贴的贴片上，将心电图传感器接入数据采集器

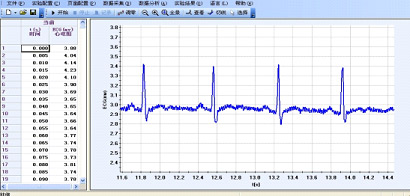

进入艾迪生数字化实验平台通用软件，在“实验配置”中设置采集参数为200点/秒，记录时间为2分钟左右。结束后3.得到正常情况下的心电图图线。如图-1
图-1
4.测量剧烈运动后的心电图，测试目标剧烈运动后开始测量，以同样的采集参数记录2分钟左右数据，得出运动状态下的心电图线。如图-2
图-2
注意事项：
实验过程中应将身上的金属或磁性物体取下，因为金属和磁性物将会干扰或扭曲心电图信号；
心电图波形的基线（参考点）会使心电图传感器采集的数据随肌肉群的运动而变化，为了得到最好的结果，在采集数据过程中应尽量使全身肌肉保持静止。
