实验目的
描绘小灯泡的伏安特性曲线。

实验原理
在温度不变的情况下，电阻的伏安特性曲线为过原点的直线。由于小灯泡发热，灯丝的
阻值呈现非线性变化，其伏安特性曲线随之发生显著变化。实验电路可分为分压法和限流法。

实验用品
Edislab400数据采集器、电压传感器、电流传感器、计算机、滑动变阻器、电池组、小灯泡、艾迪生系列电学实验板

实验过程与结果分析
1、将电压传感器和电流传感器各一只分别接入数据采集器；
2、采用分压法实验电路，将实验板的 K1 拨到位置 2，将滑动变阻器与小灯泡串联接入，电压传感器和电流传感器的鳄鱼夹分别与实验板的“U”、“I”端连接；

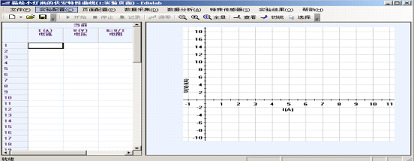

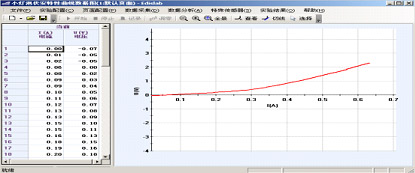

3、打开Edislab软件，在物理实验中，选择“描绘小灯泡的伏安特性曲线”模版，如图-2，改变滑动变阻器的值，点击记录多组不同的电压和电流值，同时绘制图像，等待图像稳定后保存；
